Jak rychle vybrat model tlakového převodníku Rosemount

Převodník tlaku je druh zařízení, které převádí tlak na pneumatické signály nebo elektrické signály pro ovládání a dálkový přenos, je to nejčastěji používaný snímač v průmyslové praxi a je široce používán v různých průmyslových automatických řídicích prostředích. Tlak je velmi důležitý parametr a tlak, teplota a průtok se nazývají tři hlavní prvky řízení průmyslové automatizace. Proto je výběr snímače tlaku obzvláště důležitý.

Nejdůležitější parametry snímače tlaku: měřicí rozsah, měřicí médium, smáčený materiál, úroveň přesnosti, pořizovací náklady atd. budou brány jako parametry pro výběr zákazníka.

Před výběrem typu určete typ snímače tlaku, který si zákazník přeje, zda je závitový nebo přírubový.

Nyní analyzujte následující parametry výběru:

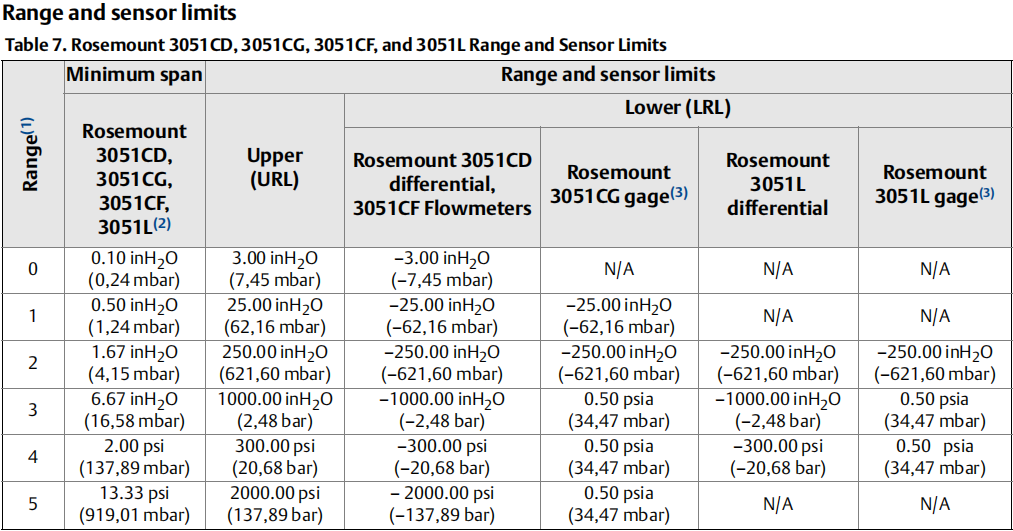

Rozsah vysílače má obecně určitý nastavitelný rozsah a je nejlepší nastavit rozsah vysílače na 1/4~3/4 jeho rozsahu, aby byla zaručena přesnost. Obecně má snímač tlaku poměr rozsahu 100:1 a při výběru modelu mějte na paměti, že maximální kapacita by měla být vyšší než omezený minimální rozsah (jak je znázorněno na obrázku níže). V praxi existují aplikace, kde je třeba migrovat měřící rozsah převodníku, v takovém případě je třeba rozsah měření a velikost migrace vypočítat podle místa instalace v terénu a poté se provádí kladná nebo záporná migrace. ven. Pokud má zákazník malý měřicí rozsah, doporučuje se použít typ připojení přírubou.



V některých případech je měřicí médium korozivní a je nutné použít materiály kompatibilní s měřicím médiem nebo provést speciální procesy, aby nedošlo k poškození převodníku. Pokud je měřením relativně čistá kapalina, jako je voda, použije se přímo standardní membrána z nerezové oceli 316L; pokud má měřené médium vysokou viskozitu a snadno krystalizuje a je silná koroze, musí být membrána pečlivě vybrána, například louh sodný, pak je nejlepší použít membránu ze slitiny Hastelloy a médiem je mořská voda, nejlepší je použít tantalovou membránu .

Pokud jde o měřicí médium, při výběru modelu je třeba vzít v úvahu korozivitu média vysílače vůči kovu membránové skříně a některá speciální média by měla vybrat vhodnou membránu podle pracovních podmínek, která může účinně zabránit kontaktu mezi médiem a snímačem tlaku ve smáčené části, aby byl snímač tlaku chráněn a prodloužila se životnost; jinak bude membrána zkorodována v krátké době po použití.

Úroveň přesnosti se týká splnění určitých požadavků na měření, takže chyba je udržována ve stanoveném limitu měřicího přístroje, úroveň, čím menší je referenční chyba, tím vyšší je přesnost přístroje a referenční chyba souvisí s rozsahem přístroje, takže při použití stejné přesnosti přístroje často vezměte rozsah komprese, abyste snížili chybu měření. Referenční přesnost je následující:

Kvůli potřebám různých akvizic jsou na trhu 4-20protokoly MA a HART, což je také nejpoužívanější protokol, dále protokoly F OUNDATION ™ fieldbus, PROFIBUS ® PA protokoly atd., nabídky každého protokolu jsou různé a lze je vybrat podle požadavků místa.

Teplota měřicího média by měla být v rozsahu provozních teplot převodníku, který je určen procesní kapalinou převodníku tlaku, obecně silikonový olej silikonový olej plní senzor -40~121 stupňů a inertní kapalina, teplota senzoru je: -30 až 121 stupňů (-22 až 250 stupňů F). Ve výrobním procesu snímačů tlaku budou měřeny a kompenzovány teplotní vlivy, aby se zajistilo, že chyby měření způsobené vlivem teploty jsou v rozsahu požadovaném úrovní přesnosti. V případě vysoké teploty můžete zvážit výběr vysokoteplotního snímače tlaku nebo instalaci potrubí kondenzátoru, radiátorů a dalších pomocných chladicích opatření. Rozdíl okolní teploty každých 28 stupňů (50 stupňů F) ovlivní dlouhodobou stabilitu vysílače. Pokračující vystavení extrémním okolním teplotám -40 stupňů nebo 85 stupňů (-40 stupňů F nebo 185 stupňů F) může snížit životnost vysílače téměř o 20 %. Pokud je skladovací teplota vyšší než 85 stupňů, měl by být senzor před instalací seřízen.

Po určení výše uvedených parametrů je nutné potvrdit rozhraní procesního připojení snímače tlaku, snímač tlaku je obecně standardně založen na vnitřním závitu 1/2-14NPT, chcete-li jiné velikosti rozhraní, např. jako procesní připojení M20*1.5 můžete nakonfigurovat procesní adaptér. Pokud se používá při zvláštních příležitostech, jako je zemní plyn nebo ropa, je hořlavý a výbušný atd. a je třeba vzít v úvahu také úroveň ochrany proti výbuchu a ochrany. Další možnosti mohou být vybrány podle požadavků místa, jako například zda má být držák B4, zda má být zobrazena hlava měřiče M5 nebo zda má být chráněn kód T1 před bleskem/přepětím.

VYSÍLAČ TLAKU, STŘEDNÍ: VODA, TEPLOTA MÍSTNOSTI, ROZSAH 0-1,6 MPA, VYŽADUJE SE CERTIFIKÁT KALIBRACE, CERTIFIKACE SIL2.

Výběr je:

3051TG3A2B21AB4M5Q4QTHR5
